電腦彈簧機調試時應該注意哪些方面才能控制好彈簧的形狀?

作者:廣錦數控設備有限公司 來源:gamers-alliances.com 時間:2014-11-28 14:51:22 瀏覽次數:

彈簧機調試分硬件和軟件,軟件調試都是通過彈簧機控制器來完成。專用控制器搭配伺服馬達、裝載在各型彈簧機上??刂破骺梢允俏锢矸庋b的單元產品,也可以是由單元產品組合而成的專用系統。不論哪種形式,專用控制器的核心不在硬件而是在其應用軟件功能塊。對彈簧機控制系統而言,更得益于主流彈簧機控制系統供應商統一軟件架構體系的實施。

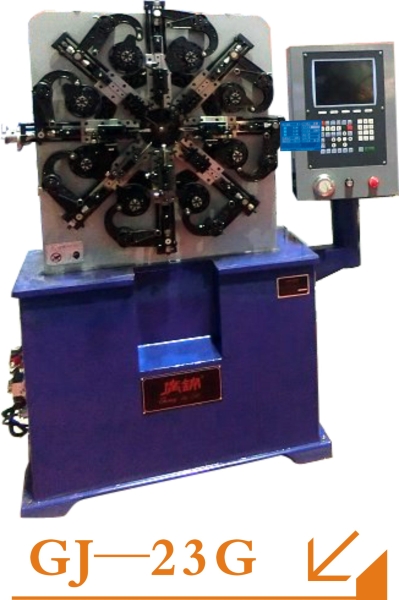

彈簧機(如圖右端LED屏部分為彈簧機控制器)

彈簧機(如圖右端LED屏部分為彈簧機控制器)


彈簧機在生產過程中,最重要的則是調試。調試包含軟件和硬件,硬件的調試又是重中之重,所以調試時應當掌控好彈簧的形狀,合理布局彈簧機刀具的位置。以下九大項內容是以個人經驗整出來的,對控制彈簧形狀有著關鍵作用,每項參數都與最終結果緊密相關。


1.外在環境因素:在不同環境下應用的彈簧,其受環境因素影響,使用壽命也是不一樣的。所以在設計彈簧時必須要考慮到外在環境因素,如溫度和濕度等,溫度是影響彈簧使用壽命的關鍵性因素,濕度主要使彈簧表面產生氧化來縮短使用周期。所以外在的環境因素可以決定和影響彈簧是否需作表面處理及材質的選定。


2.確定扭轉支點。在做扭轉彈簧時,扭簧成形軌跡做功時必須有一個支點;而這一支點可決定扭桿的長度及形式等等。


扭轉彈簧(參考圖)

扭轉彈簧參考圖

3.預拉之荷重。在調試電腦彈簧機時,預拉之荷重則決定彈簧的材質及線徑部分,而密著部的尺寸則通過調整預拉長度來確定。

4.兩端的距離空間。如扭轉彈簧兩端點的距離將影響到掛勾的形式和拉簧的自由長度,空間的大小決定了密著部的尺寸和外徑。

5.確定作動的起終點。根據施力扭桿在未做功時與支點的角度位置,來確定施力扭桿的長短、形式及與支點桿所成的角度。

6.活動行程荷重。在設計壓縮彈簧時,我們要必須清楚了解到要作動的位置情況及所需承載之載荷彈力。由運動軌跡所處的位置可以知道所需的彈力,更可決定彈簧的材質、線徑和圈數等。

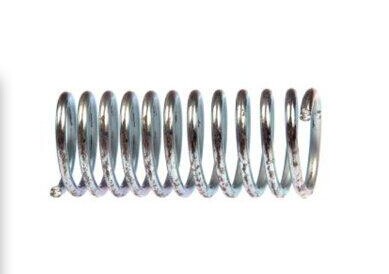

壓縮彈簧參考圖

壓縮彈簧參考圖

7.芯軸的外徑。如扭簧內徑的確定是由芯軸的大小來決定的。但需考慮到實際操作運行扭轉后,卷制簧體的變化,故得在芯軸和簧體之間預留適當?shù)目臻g。


8.裝置空間的內徑。如一扭轉彈簧的裝置采乃崁入式,則需考慮崁入式的空間大小,同時彈簧成型的外徑、自由長、圈數都是由這裝置空間來決定的。


9.工位的裝置空間。如在設計一個壓縮彈簧時,必須要清楚了解到所需裝置彈簧的空間大小,只有這樣才能有效地掌控壓縮彈簧卷制成形的參數,如壓簧的外徑、內徑和自由長等。


全文完
